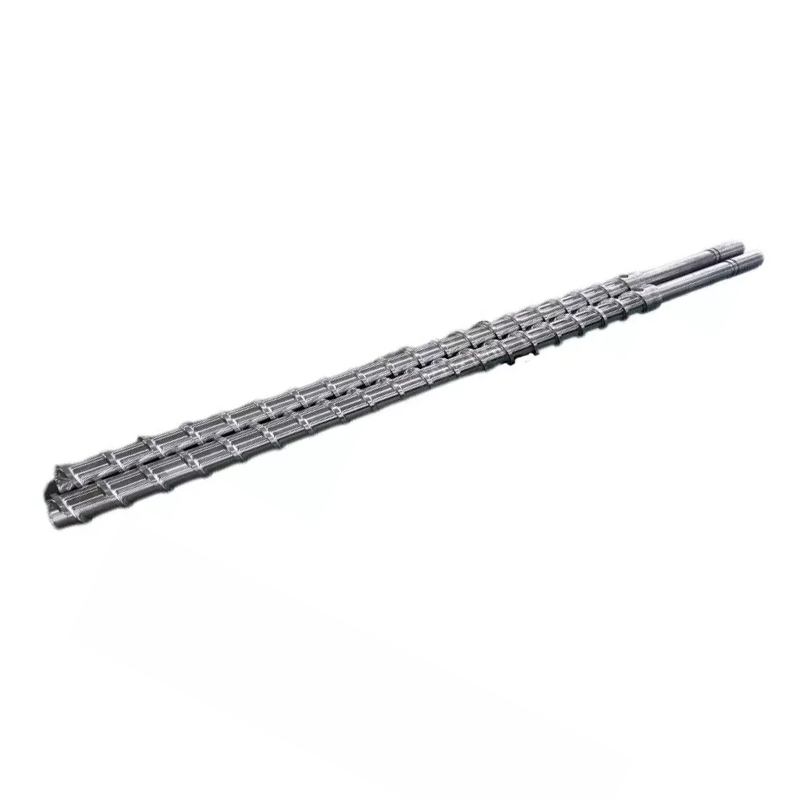

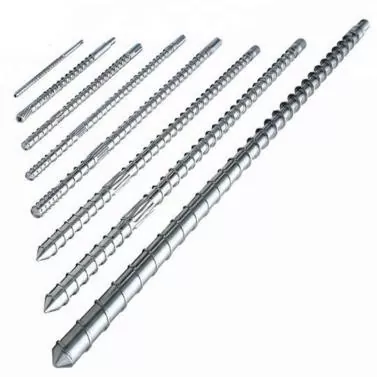

Skru Tunggal Jenis Berperingkat

Skru tunggal jenis beransur-ansur ini diperbuat daripada keluli 38CrMoAla. Bahan mentah adalah penting untuk prestasi skru, dan kami memilih keluli berkekuatan tinggi dan tahan haus daripada pengeluar keluli China yang terkenal yang memenuhi piawaian kebangsaan (GB/T 3077).

Penyemperit skru tunggal jenis tgradual Nanhaiya dibahagikan kepada tiga bahagian berdasarkan fungsinya. Kedalaman seruling dalam setiap bahagian berkurangan secara berurutan tanpa perubahan mendadak yang ketara, mewujudkan struktur "berperingkat" yang licin.

Bahagian suapan biasanya menyumbang 20%-30% daripada jumlah panjang skru. Bahagian mampatan, bahagian tengah skru, menyumbang bahagian terbesar (40%-50%) dan merupakan teras struktur beransur-ansur. Kedalaman seruling bermula pada maksimumnya di bahagian suapan dan secara beransur-ansur dan sama rata berkurangan sepanjang skru, membentuk "zon mampatan."

Bahagian penghomogenan seterusnya mencampur dan menggegarkan cair, memastikan suhu cair dan kelikatan seragam. Bahan tersebut kemudiannya dihantar ke kepala die pada tekanan dan kadar aliran yang stabil, memastikan kualiti produk tersemperit yang konsisten.

Tong skru tunggal jenis beransur-ansur Nanhaiya telah melalui pelbagai R&D dan penambahbaikan dan kini disepadukan ke dalam pelbagai barisan pengeluaran pengeluar, mencapai prestasi terkini. Kami menawarkan waranti 1-2 tahun, bergantung pada nisbah penambahan bahan tertentu. Tong Nanhaiya menjalani proses nitriding, dengan lapisan setebal 0.8~2m aloi nikel-tungsten dikimpal semburan pada kawasan yang paling mudah haus. Ini meningkatkan kekerasan permukaan tong ialah HRC55~62, meningkatkan rintangan haus sebanyak 2-3 kali.

Parameter Teknikal

Ciri Dan Aplikasi

Penyemperit skru tunggal jenis beransur-ansur Nanhaiya mempunyai struktur tiga peringkat dengan bahagian fungsi yang jelas. Parameter proses yang sepadan (suhu, kelajuan, dan tekanan belakang) boleh dilaraskan secara logik, menjadikan operasi lebih mudah berbanding dengan skru khusus.

Kawalan Suhu Mudah: Tetapan suhu tiga peringkat mengikut prinsip "peningkatan kecerunan". Bahagian suapan mempunyai suhu paling rendah (hanya diperlukan untuk melembutkan bahan, seperti 50-80°C untuk pemprosesan PE), bahagian mampatan secara beransur-ansur meningkat dalam suhu (untuk mencapai takat lebur, seperti 160-180°C untuk PE), dan bahagian homogenisasi menjadi stabil pada takat lebur (seperti 180-200°C untuk PE). Pelarasan suhu tempatan yang kompleks tidak diperlukan.

Korelasi Linear antara Kelajuan dan Output: Dalam julat kelajuan yang munasabah (biasanya 30-150 rpm), output meningkat lebih kurang secara linear dengan kelajuan skru, menghapuskan keperluan untuk pelarasan pampasan tekanan belakang yang kerap. Ini menjadikannya sesuai untuk pengendali baru dan memudahkan pengeluaran berskala besar yang berterusan dan stabil (seperti penyemperitan paip dan filem berterusan 24 jam).

Keperluan tekanan belakang rendah: Kedalaman alur skru dalam bahagian homogenisasi adalah malar dan cetek, dan hanya tekanan belakang konvensional 3-8 bar diperlukan untuk memastikan keseragaman cair. Tekanan belakang yang berlebihan akan meningkatkan tork skru, meningkatkan penggunaan tenaga, dan juga menyebabkan terlalu panas cair, dan parameter proses "toleransi" adalah tinggi.

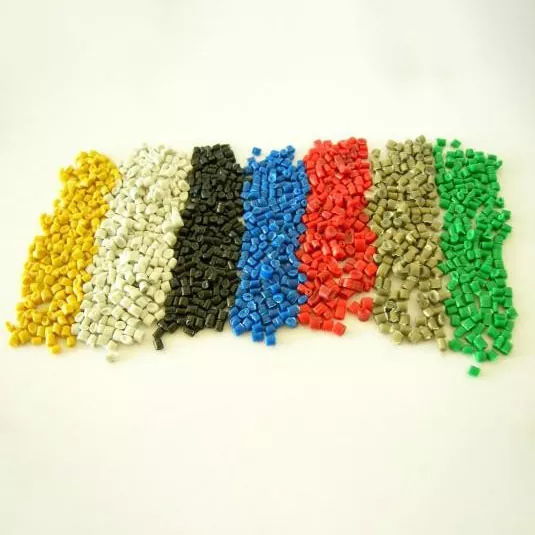

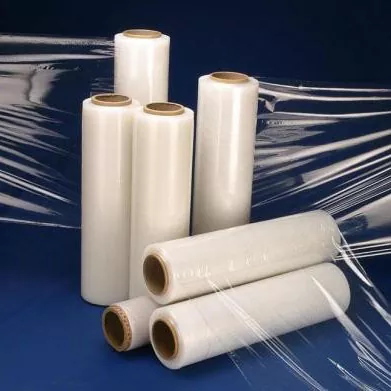

Penyemperit skru tunggal jenis beransur-ansur sesuai untuk menghasilkan filem PE (polietilena) (seperti pembalut makanan, beg beli-belah pasar raya, dan beg penghantaran ekspres kalis air), pita pengikat PP (polipropilena), dan filem pengecutan haba PVC (polivinil klorida). Ia juga boleh menghasilkan paip saliran PVC, paip air PPR, paip gas PE, dan profil bingkai tingkap plastik. Ia juga boleh menghasilkan besen plastik PE, baldi plastik PP, batang kabel PVC, dan kotak penyimpanan plastik. Ia juga boleh membuat pelet bahan kitar semula PE dan PP dan menghasilkan paip PE yang diisi dengan sehingga 10% kalsium karbonat.

Butiran Produk

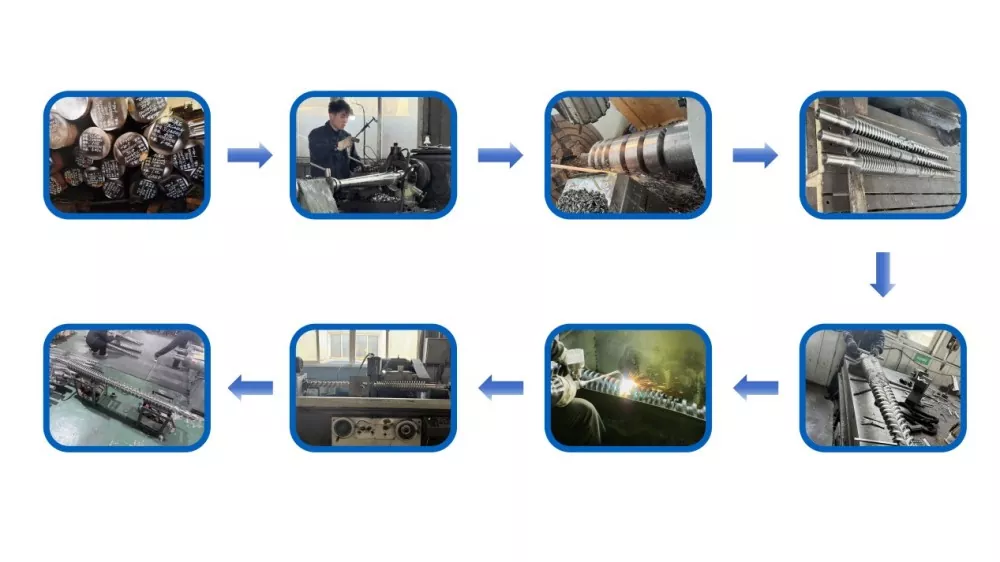

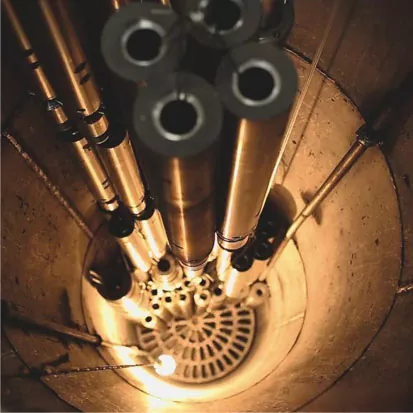

Pembajaan lanjutan, pemesinan ketepatan dan proses nitriding memastikan prestasi komprehensif komponen teras.

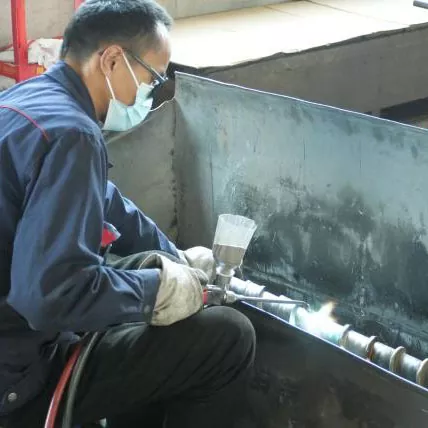

Kawasan terdedah pada skru dan tong diperkuat dengan lapisan aloi nikel-tungsten, mencapai lapisan tebal 0.8-2.0mm dan meningkatkan ketahanan haus dengan ketara.
