Apakah Tong Skru Berkembar Kon dan Bagaimana Ia Berfungsi?

Berjalan ke mana-mana paip PVC atau loji profil dan mesin pada talian hampir pasti adalah skru berkembar kon. Itu bukan kemalangan sejarah. Bentuk skru menyelesaikan satu set masalah khusus yang dibuat oleh PVC, dan sebaik sahaja anda melihat sebabnya, keseluruhan mesin masuk akal.

Panduan ini merangkumi mekanik, notasi saiz yang mengelirukan kebanyakan pembeli, aplikasi sebenar dan saiz yang kami bina.

Apakah Tong Skru Berkembar Kon?

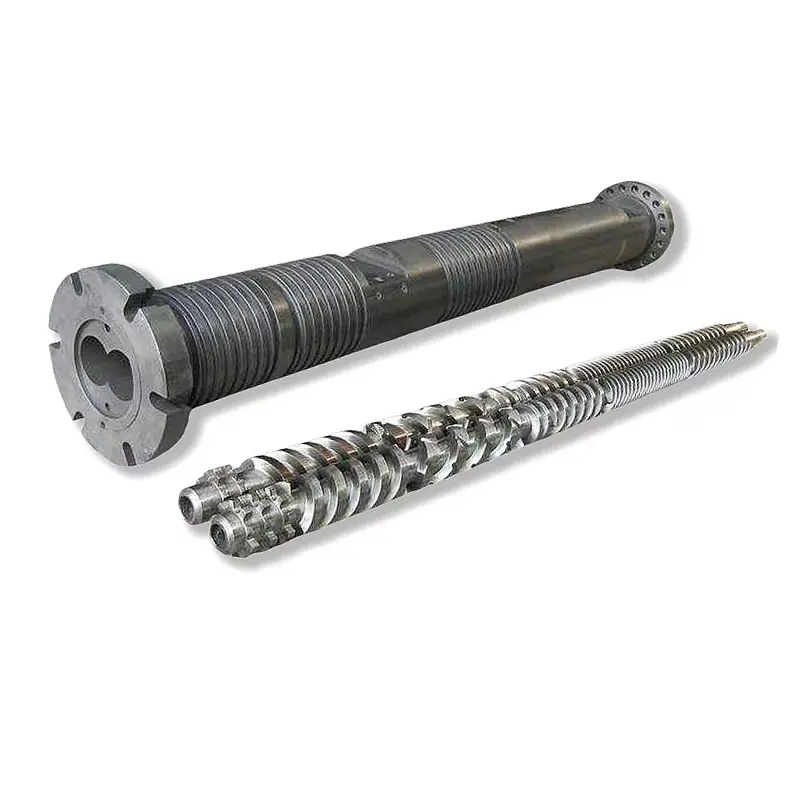

Tong skru berkembar kon ialah unit pemplastikan bagi penyemperit skru berkembar kon. Ia mempunyai dua bahagian yang berfungsi sebagai satu: tong dengan dua lubang tirus bertindih, dan dua skru tirus yang terletak di dalamnya.

Konbermakna skru adalah lebar di hujung suapan dan sempit ke arah hujung nyahcas. Lubang tirus untuk dipadankan. Segala-galanya tentang mesin itu mengikuti daripada fakta geometri tunggal itu.

Bandingkan dengan atong skru berkembar selari, di mana kedua-dua skru memegang diameter yang sama dari hujung ke hujung di dalam lubang angka lapan yang tetap. Idea yang sama tentang dua skru bekerja bersama-sama, akibat yang sama sekali berbeza.

Cara Membaca Saiz Skru Kon Seperti 55/110

Setiap petikan kon, lukisan dan RFQ membawa nombor berpasangan: 45/90, 55/110, 65/132, 80/156. Pembeli melihat ini secara berterusan dan selalunya tidak pasti nombor yang mana. Ia bernilai tiga puluh saat untuk diselesaikan.

Baca dengan cara itu dan saiznya memberitahu anda banyak sekali imbas. Jurang antara dua nombor ialah tirus, dan tirus ialah tempat pemampatan berlaku. Hujung besar menetapkan berapa banyak bahan yang boleh ditelan oleh mesin; hujung kecil menetapkan tekanan yang boleh berkembang pada dadu.

Inilah sebabnya mengapa set kon tidak boleh digantikan secara santai. Dua skru dengan diameter nyahcas yang sama tetapi diameter suapan berbeza adalah mesin yang berbeza dengan kelakuan mampatan yang berbeza, walaupun nombor pertama sepadan.

Bagaimana Tong Skru Berkembar Kon Berfungsi, Langkah demi Langkah

1. Memberi makan.Bahan jatuh ke hujung lebar. PVC biasanya datang sebagai serbuk campuran kering, yang besar dan berketumpatan rendah, dan pengambilan yang besar memberikan isipadu yang diperlukan. Pada banyak baris, serbuk diberi makan secara paksa dan bukannya dibiarkan jatuh di bawah graviti.
2. Menyampaikan.Kedua-dua skru bersilangan, dan penerbangan satu mengelap saluran yang lain. Bahan terperangkap dalam ruang tertutup dan ditolak ke hadapan secara mekanikal dan bukannya diseret bersama oleh geseran.
3. Mampatan.Apabila lubang itu mengecil, bahan yang sama menempati isipadu yang semakin berkurangan. Udara diperah keluar, zarah-zarah ditekan bersama-sama, dan ketumpatan meningkat secara berterusan sepanjang panjangnya.
4. Mengplastik.Haba tong dan kerja mekanikal bersama-sama menggabungkan serbuk yang dipadatkan menjadi cair yang homogen. Zon dipanaskan dan disejukkan secara bebas supaya setiap bahagian memegang suhu yang diperlukan oleh peringkat.
5. Menyahgas.Kelembapan dan meruap dikeluarkan melalui bolong sebelum ia boleh merosakkan permukaan produk.
6. Pemeteran dan pelepasan.Hujung yang sempit membina tekanan dan memberikan leburan seragam yang mantap ke dalam acuan.

Kawalan suhu lebih penting di sini berbanding kebanyakan penyemperitan. Tong kami menggunakan sistem pemanasan dan penyejukan berbilang peringkat dengan zon dibahagikan mengikut fungsi, suapan, mampatan dan penhomogenan, jadi setiap bahagian boleh ditetapkan kepada tahap pemplastikan yang sebenarnya memerlukan dan bukannya mengikut satu set titik global.

Mengapa Tirus Penting: Tiga Kesan

Tirus bukan pilihan penggayaan. Ia menghasilkan tiga kesan mekanikal sekali gus, dan bersama-sama mereka menentukan kebolehan mesin ini.

1. Pengambilan yang banyak untuk serbuk berketumpatan rendah

PVC tegar diproses sebagai campuran kering: serbuk resin ditambah penstabil, pelincir, pengisi dan pigmen. Campuran itu gebu dan penuh dengan udara, jadi ia memerlukan kelantangan sebelum memerlukan apa-apa lagi.

Hujung suapan yang luas memberikan kelantangan itu. Skru berdiameter tetap perlu besar sepanjang keseluruhannya untuk menelan pengambilan yang sama, yang membawa masalah sendiri pada hujung pelepasan.

2. Mampatan yang membina secara beransur-ansur

Pada skru berdiameter malar, mampatan datang daripada menjadikan saluran lebih cetek, dan perubahan itu cenderung berlaku pada bahagian peralihan yang ditentukan.

Pada skru kon, lubang itu sendiri mengecil secara berterusan. Mampatan tersebar di sepanjang panjang dan bukannya tertumpu dalam satu zon, jadi bahan dikerjakan dengan mantap dan bukannya diperah kuat di satu tempat. Itulah maksud "nisbah mampatan beransur-ansur" dalam amalan, dan bahan sensitif haba mendapat manfaat daripadanya secara langsung.

3. Tekanan meningkat ke arah pelepasan yang lebih pendek

Hujung yang menyempit menumpukan leburan ke dalam keratan rentas yang lebih kecil, yang membina tekanan yang diperlukan die. Pada masa yang sama, bahagian pelepasan adalah pendek, jadi leburan tidak panas pada tekanan tinggi lebih lama daripada yang diperlukan.

Untuk polimer yang merosot dengan masa pada suhu, bahagian tekanan tinggi yang pendek adalah ciri dan bukannya batasan.

Gunting Lembut: Mengapa PVC Terakhir Pada Mesin Ini

PVC tegar mempunyai tingkap pemprosesan yang sempit. Bekerja terlalu keras dan ia merosot, melepaskan hidrogen klorida, yang kemudian menyerang keluli yang didudukinya. Bekerja terlalu sedikit dan ia tidak pernah bercantum dengan betul. Mesin perlu mengikat jurang itu pada setiap larian.

Skru berkembar kon mengikatnya mengikut reka bentuk. Gabungan nisbah mampatan beransur-ansur, ricih lembut, dan kapasiti penyampaian yang kuat sesuai dengan bahan yang sensitif kepada kedua-dua ricih dan suhu, dan PVC ialah bekas buku teks bagi kedua-duanya.

Penyampaian yang kuat adalah kaki ketiga dan ia sama pentingnya dengan bahagian lembut. Oleh kerana skru bercantum dan menolak bahan secara mekanikal, mesin tidak bergantung pada geseran untuk menggerakkan serbuk yang digenggam dengan buruk. Output kekal stabil walaupun suapan adalah campuran kering dan bukannya pelet.

Sisi kimia ini, dan maksudnya untuk rawatan permukaan, diliputi dalam kamiPanduan laras skru PVC.

Skru Kon Intermeshing vs Non-Intermeshing

Kon bukan satu perkara. Sejauh mana kedua-dua skru terlibat mengubah kelakuan mesin, dan kami membina kedua-dua konfigurasi.

Skru berkembar kon bersambungsambung antara satu sama lain, jadi penerbangan satu skru sampai ke saluran yang lain. Ruang tertutup yang dihasilkan ini memberikan penyampaian yang positif dan pencampuran yang teliti dan terkawal, dan skru mengelap satu sama lain semasa ia berputar. Ini adalah konfigurasi di sebalik kebanyakan kerja paip, profil dan kepingan PVC.

Skru berkembar kon tidak bersilanganduduk sebelah menyebelah tanpa melibatkan diri. Penghantaran kurang positif dan ricih lebih rendah, yang sesuai dengan bahan yang tidak boleh bertolak ansur dengan banyak kerja sama sekali.

Titik praktikal untuk pembeli adalah perkara yang sama yang digunakan pada notasi saiz: penggantian perlu sepadan dengan konfigurasi mesin yang anda miliki. Nanhaiya adalah antara pengilang terawal China yang mengkhususkan diri dalam kedua-dua skru berkembar kon intermeshing dan bukan intermeshing, jadi satu set boleh dibina sama ada cara.

Kon atau Selari? Versi Pendek

Kedua-duanya adalah skru berkembar. Mereka dibina untuk masalah yang berbeza.

Peraturan praktikal: jika bahan sensitif haba dan tiba sebagai serbuk, tirus berfungsi untuk anda. Jika kerja adalah pengkompaunan atau pelletizing volum tinggi, mesin selari biasanya menang. Perbandingan penuh terletak pada kamipanduan kon vs selari.

Apakah Skru Berkembar Kon Sebenarnya Menghasilkan

Empat keluarga meliputi output: profil, helaian, paip dan profil berbentuk tersuai. Dalam amalan itu bermakna senarai panjang produk harian.

Produk PVC

Papan buih PVC dan papan hiasan seperti panel siling dan dinding. Bekalan air PVC-U dan paip saliran, paip konduit, dan paip beralun berdiameter kecil. Profil pintu dan tingkap, kedua-dua bingkai dan ikat pinggang. Panel siling dan dulang kabel. Hos fleksibel seperti hos taman dan saluran, dan jalur pengedap untuk pintu dan tingkap.

Produk yang diubah suai dan komposit

Lantai komposit kayu-plastik PVC, pagar, dan acuan hiasan. Lembaran PVC berisi kalsium karbonat, termasuk tikar kejuruteraan. Profil PP yang diisi talkum untuk aplikasi yang kurang menuntut.

Kerja kayu-plastik patut diberi perhatian tersendiri. Nanhaiya muncul di Forum Sidang Kemuncak Plastik Kayu China ke-18 sebagai salah satu pembekal terbesar China tong skru berkembar kon untuk WPC, dan bahagian haus tugas itu diliputi dalam kamiPanduan laras skru WPC.

Produk khusus lain

Jalur hiasan ABS untuk peralatan rumah dan dalaman automotif. Paip bekalan air komposit PE/PVC, yang menggabungkan keliatan PE dengan ketegaran PVC.

Dalam lembaran PVC secara khusus, bahan binaan menyumbang sekitar 60% daripada penggunaan akhir, dengan pembungkusan kedua. Garisan tersebut biasanya menjalankan skru kon berputar balas dengan bahan mentah yang disuap secara paksa, jadi pemplastikan, pencampuran dan ricih kekal stabil sepanjang keseluruhan proses.

Saiz yang Kami Bina

Ini ialah spesifikasi skru dan tong berkembar kon yang kami hasilkan, ditulis sebagai diameter nyahcas di atas diameter suapan.

Julat itu meliputi kira-kira 90% daripada skru berkembar kon dalam perkhidmatan di pasaran, dan barisan produk individu di belakangnya, termasukPapan PVCdanProfil PVCset, duduk di bawahtong skru berkembar kon kami. Jika mesin anda berada di luar senarai, geometri boleh direka bentuk untuk memadankan garisan anda dan bukannya dipaksa ke saiz standard yang terdekat.

Perhatikan pasangan yang berkongsi nombor pertama. 65/120 dan 65/132 kedua-duanya menyahcas pada 65 mm tetapi mengambil volum yang sangat berbeza, dan 80/143, 80/156 dan 80/172 membuat titik yang sama tiga kali ganda. Diameter suapan bukanlah perincian.

Apabila Set Kon Perlu Diganti

Skru kon haus di tempat tekanan paling tinggi, iaitu ke arah hujung nyahcas yang sempit. Mesin memberi isyarat sebelum bahagian kelihatan jelas buruk.

• Output jatuhpada kelajuan skru yang sama, kerana kelegaan haus membolehkan cair tergelincir ke belakang dan bukannya bergerak ke hadapan.
• Kualiti pengplastikan menurun.Pada PVC yang menunjukkan sebagai peleburan yang lemah, warna tidak sekata atau kecacatan permukaan pada profil.
• Beban motor naikpada keluaran malar, menghala pada seretan, salah jajaran atau rintangan binaan bahan terdegradasi.
• Bintik hitam kembaliselepas pembersihan, yang pada PVC selalunya bermakna bahan terdegradasi adalah penginapan dalam pembersihan haus dan memasak di sana.

Sahkan dengan instrumen dan bukannya tera. Ukur skru dan lubang pada lukisan binaan, dan semak kelegaan antara dua skru serta antara skru dan tong.

Mengapa Bekerja Dengan Nanhaiya

Nanhaiya telah mengeluarkan skru dan tong selama lebih dua puluh tahun dan melayani 500+ pelanggan di seluruh dunia. kamijulat laras skru berkembar konmeliputi papan PVC, kepingan PVC, profil PVC, dan tugas PE, dalam konfigurasi intermeshing dan bukan intermeshing, sepadan dengan sekitar 90% mesin kon dalam perkhidmatan.

Memilih dengan betul mengambil tiga langkah, dan kami menyelesaikannya dengan anda: kenal pasti bahan yang sedang diproses, fahami apa yang perlu dihasilkan oleh talian itu, kemudian padankan tong dengan peralatan yang sebenarnya anda miliki. Untuk mesin bukan standard, jurutera kami mereka bentuk geometri supaya sesuai.

Rawatan permukaan ditentukan secara berasingan daripada geometri, kerana ia bergantung pada tahap kasar dan menghakis formulasi anda. Kami membekalkan nitriding, penyaduran krom, keluli tahan karat, permukaan dwilogam dan penyemburan tungsten karbida, dan apabila suapan memerlukannya, kami menyembur aloi keras bulatan penuh di sekeliling zon haus gerek untuk menjadikan kekerasan dalam kepada 62 HRC. kamipanduan dwilogam vs nitridedmenerangkan bila itu membayar, dan panduan bahan meliputi keluli asas.

Hantar model mesin anda, saiz skru sebagai kedua-dua nombor dan bahan yang anda jalankan. Anda mendapat sebut harga dalam masa 12 jam.

Soalan Lazim

Apakah laras skru berkembar kon?

Ia ialah unit pemplastikan bagi penyemperit skru berkembar kon: tong dengan dua lubang tirus bertindih yang memegang dua skru tirus. Skru lebar di hujung suapan dan sempit ke arah dadu, dan tirus itu menghasilkan mampatan beransur-ansur, ricih lembut dan hantaran yang kuat.

Bagaimanakah laras skru berkembar kon berfungsi?

Bahan memasuki hujung suapan lebar, di mana pengambilan besar sesuai dengan serbuk besar. Skru intermeshing menyampaikannya ke hadapan secara mekanikal, dan apabila gerek menyempit bahan dimampatkan secara berterusan, dengan udara terhimpit keluar dan ketumpatan meningkat. Zon yang dipanaskan menggabungkannya menjadi cair seragam, bahan meruap dilepaskan, dan hujung nyahcas yang sempit membina tekanan yang diperlukan die.

Apakah maksud dua nombor dalam saiz skru kon?

Nombor yang lebih kecil ialah diameter pada hujung nyahcas, dan nombor yang lebih besar ialah diameter pada hujung suapan. Skru 55/110 berukuran 55 mm pada hujung dan 110 mm pada salur masuk. Sentiasa berikan kedua-dua nombor apabila meminta sebut harga, kerana saiz seperti 65/120 dan 65/132 berkongsi nombor pertama tetapi tidak boleh ditukar ganti.

Mengapa skru berkembar kon digunakan untuk PVC?

PVC tegar adalah sensitif kepada kedua-dua ricih dan suhu, dan ia datang sebagai serbuk campuran kering yang besar. Reka bentuk kon menjawab ketiga-tiga masalah sekaligus: hujung suapan yang besar menelan serbuk, pemampatan secara beransur-ansur berfungsi dengan mantap dan bukannya memerahnya kuat dalam satu zon, dan ricih lembut menghalangnya daripada merendahkan.

Apakah perbezaan antara skru berkembar kon dan selari?

Skru berkembar kon meruncing dari hujung suapan lebar ke hujung nyahcas yang sempit, memberikan mampatan beransur-ansur dan ricih lembut, yang sesuai dengan paip PVC tegar, profil dan kepingan. Skru berkembar selari memegang diameter malar sepanjang keseluruhannya, yang sesuai dengan pengkompaunan, masterbatch dan pelet keluaran tinggi di mana ricih boleh laras lebih penting.

Apakah perbezaan antara skru kon intermeshing dan bukan intermeshing?

Skru intermeshing menghubungkan satu sama lain, jadi penerbangan satu mencapai ke saluran yang lain. Itu mewujudkan ruang tertutup, menyampaikan positif, dan pencampuran menyeluruh, dan skru mengelap satu sama lain bersih. Skru tidak bersambungan duduk bersebelahan tanpa terlibat, memberikan ricih yang lebih rendah dan penghantaran kurang positif untuk bahan yang tidak boleh bertolak ansur dengan banyak kerja.

Apakah produk yang dibuat dengan penyemperit skru berkembar kon?

Empat keluarga: profil, helaian, paip dan profil berbentuk tersuai. Dalam amalan yang meliputi buih PVC dan papan hiasan, paip air dan saliran PVC-U, saluran, profil pintu dan tingkap, panel siling, dulang kabel, hos dan jalur pengedap, lantai dan pagar komposit plastik kayu, kepingan PVC yang diisi, jalur hiasan ABS, dan paip komposit PE/PVC.

Adakah skru berkembar kon perlu diganti sebagai sepasang?

ya. Kelegaan antara dua skru ditetapkan semasa pembuatan dan tidak boleh dipulihkan dengan memasangkan satu skru baharu pada pasangan yang haus. Skru berkembar kon dihasilkan, dibekalkan dan digantikan sebagai pasangan yang sepadan, dan ia harus disimpan dan dikendalikan dengan cara itu juga.
